Dette er en oversikt over hvordan de mest brukte koaksial pluggene er oppbygget.

PL259

PL259 pluggens motstykke heter SO239 og brukes på kommunikasjonsmottagere og amatørradio transceivere for HF. PL259 og SO239 har ikke en kontinuerlig impedans, det vil si at impedansen varierer med frekvensen. Dette blir først et problem ved høye frekvenser (UHF), derfor benytter man N-connectorer på disse frekvensene.
PL259 finnes i utgaver for både tynne og tykke koakskabler,
PL259 plugger beregnet for tykke koakskabler,
kan brukes på tynne koakskabler ved hjelp av et adapter.

En utførlig beskrivelse for hvordan man lodder en
PL259 plugg til en koaksialkabel finner du her.

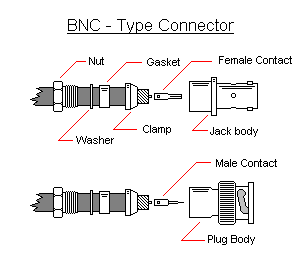

BNC

BNC blir benyttet på håndholdte transceivere, radioscannere og måleutstyr.
Man kan få BNC plugger i både 75 ohm's og 50 ohm's utførelse.
BNC blir vanligvis brukt med tynne koakskabler som RG58 og RG59.

En utførlig beskrivelse for hvordan man lodder en
BNC plugg til en koaksialkabel finner du her.

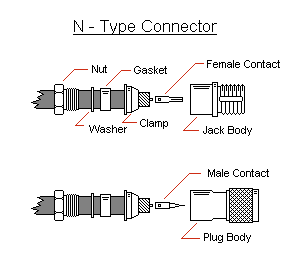

N-connector

N-connectoren benyttes på amatørradio transceivere for VHF og UHF båndene.
N-connectoren blir vanligvis brukt med tykke koakskabler som RG213 og RG214.
